Chybový obraz z praxe · Odborný článek

Vibrace uvolňují konektory a svorky: když špatný kontakt vytváří teplo

Neselže nejdřív topné těleso, ale spoj. Trvalé vibrace při vstřikování, extruzi nebo na vibračních dopravnících uvolňují svorky a konektory. Kontakt se uvolní, přechodový odpor stoupá – a přesně tam vzniká teplo, které přípoj zuhelnatí.

Odborná poradnačervence 2026Topné patrony · topné pásyVlastní výroba od roku 1932

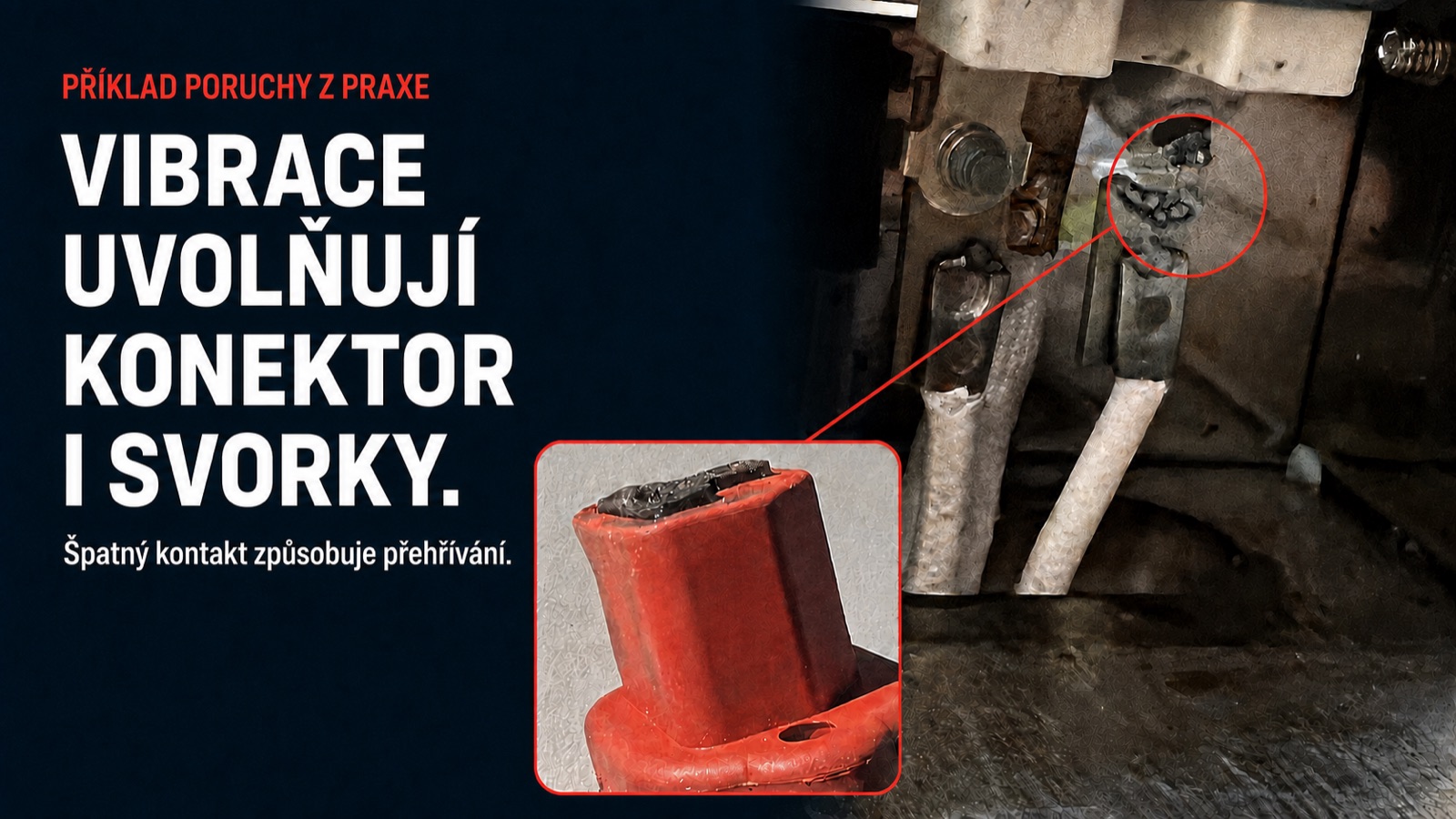

Chybový obraz z praxe: vibracemi uvolněná, zuhelnatělá připojovací svorka topného tělesa s detailem konektoru
Chybový obraz z praxe: Kontakt uvolněný vibracemi se místně přehřívá. Svorka oxiduje, mění barvu a zuhelnatí – až topná zóna vypadne. Skutečná příčina sedí ve spoji, ne v topném drátu.
Nejdřív kontakt
Spoj selže dřív než topný drát
P = I² · R
Přechodový odpor se stává zdrojem tepla
Zhutněné
Zhutněný MgO snese vibrace uvnitř tělesa
Přímo od výrobce
Těleso, přípoj a vedení z jedné ruky
Odolnost proti vibracím znamená: myslet těleso a přípoj společně.

Keller, Ihne & Tesch vyrábí topné patrony, topné pásy a připojovací techniku přímo. Proto návrh nekončí u topného drátu, ale zahrnuje zhutněnou konstrukci tělesa, vedení přípojky, odlehčení tahu, druh kontaktu a upevnění – celý řetězec, který musí vibrace vydržet.

od r. 1932Vlastní výroba · výrobce

Chybový obraz z praxe

Topná zóna vypadne. První podezření padne na topný drát. Při pohledu na přípoj se však ukáže něco jiného: zuhelnatělá, zabarvená svorka, křehká vedení, kontaktní místo se stopami po hoření. Samotné topné těleso je často ještě v pořádku. Selhal spoj.

Tento vzorec se opakuje všude tam, kde topná tělesa sedí na kmitajících strojích: na válcovém topení šneku při vstřikování, na extruderu, na nástrojích, na vibračních dopravnících a třídičích. Vibrace nenapadají topný drát, ale připojovací techniku – svorku, konektor, přechod vedení.

Příčina sedí téměř vždy ve spoji. Kdo vymění jen topné těleso, vymění příznak – ne příčinu.

Jak vibrace uvolňují spoje

Čistě namontovaný kontakt žije z přítlačné síly. Ta drží dvě kovové plochy tak těsně u sebe, že proud teče přes mnoho malých styčných bodů. Vibrace pracují přesně proti této síle – třemi mechanismy, které působí společně.

Sednutí svorkyŠroubové a svorkové spoje ztrácejí po montáži část předpětí. Vibrace toto sednutí výrazně urychlují.
MikropohybTrvalé kmitání vytváří v kontaktu nepatrné relativní pohyby. Obrušují styčné body a nechávají růst oxidové vrstvy.
Tepelná roztažnostKaždý cyklus ohřevu a ochlazení pohne vodičem a svorkou. Ve spojení s vibracemi se spoj krok za krokem rozchází.

Výsledek je vždy stejný: přítlačná síla klesá, počet proud vedoucích styčných bodů se zmenšuje, přechodový odpor stoupá. Spoj, který byl v novém stavu nenápadný, se stává kritickým bodem topné zóny.

Od uvolněného kontaktu k teplu

Uvolněný kontakt není izolovaná porucha, která prostě přeruší proud. Stává se zdrojem tepla. Důvodem je přechodový odpor na špatném kontaktním místě. Na tomto odporu klesá napětí a ztrátový výkon zde uvolněný roste s druhou mocninou proudu.

Pztr = I² · Rkontakt Ztrátový výkon na kontaktním místě. Stoupne-li přechodový odpor uvolněným kontaktem, roste místně uvolněné teplo s druhou mocninou topného proudu.

Tento výkon se uvolní na velmi malé ploše. Svorka se místně zahřeje daleko nad provozní teplotu topné zóny. Teplo kontakt navíc oxiduje, odpor dále roste – samozesilující se proces. Na konci stojí zuhelnatělá svorka z chybového obrazu, jednostranně přehřátý přípoj a v nejhorším případě riziko požáru na kabelu.

Uvolněný kontakt se ohlašuje: zabarvením, zápachem a místním přehřátím – dávno předtím, než zóna zcela vypadne.

Další poškození topného tělesa vibracemi

Uvolněný kontakt je nejčastější, ale ne jediné poškození vibracemi. Trvalé kmitání zatěžuje celý řetězec z tělesa, vedení a snímače.

Přerušení drátu na přechodu vedení

Tam, kde ohebné připojovací vedení naráží na tuhé těleso, se koncentruje ohybové namáhání. Bez odlehčení tahu vedou trvalé vibrace k únavovým lomům ve vodiči nebo licně.

Uvolnění uvnitř tělesa

U špatně zhutněných topných patron se může izolační prášek usadit. Topný drát ztrácí oporu, odvod tepla je nerovnoměrný, vznikají horká místa.

Přerušení termočlánku a snímače

Tenké termodráty a odporové snímače reagují na vibrace citlivě. Lom v měřicím místě dodá chybné hodnoty – a regulace topí špatným směrem.

Putující upevnění

Uvolní-li se mechanické uchycení tělesa, mění se tepelný kontakt k nástroji nebo válci. Zóna je příliš horká nebo příliš studená, i když žádaná hodnota souhlasí.

Návrh odolný proti vibracím v šesti krocích

Odolnost proti vibracím nevzniká jednou součástí, ale sladěným řetězcem. Jako výrobce s vlastní výrobou topného tělesa, přípoje a vedení lze tento řetězec navrhnout uceleně.

Určit zdroj vibrací

Amplitudu, frekvenci a směr kmitání zhruba zařadit: vstřikování, extruder, vibrační dopravník nebo zkušební stav zatěžují různě.

Zhutnit konstrukci tělesa

Volit topné patrony se zhutněným MgO. Hustá vnitřní konstrukce nedává topnému drátu prostor pohybovat se pod vibracemi.

Zajistit druh připojení

Zajištěné nebo lisované kontakty místo volné šroubové svorky. Kde se šroubuje, patří k tomu pojistka a definovaný utahovací moment.

Odlehčit vedení

Přechod z ohebného vedení na tuhé těleso mechanicky odlehčit: odlehčení tahu, ochrana proti zlomu a chráněné vedení přípojky brání únavovým lomům.

Pevně upevnit těleso

Uchycení bez vůle v nástroji nebo válci. Putující usazení mění tepelný kontakt a vytváří chyby regulace.

Stanovit interval kontrol

Kontakty v pevném intervalu kontrolovat na utahovací moment, zabarvení a stav vedení. Tak se uvolněný kontakt odhalí dřív, než zuhelnatí.

Obory a typické zdroje vibrací

Vibrace nejsou zvláštní případ, ale běžná realita zpracování plastů i kovů. Konstrukční provedení topného tělesa se přitom řídí zástavbovou situací a zatížením kmitáním.

OborTypický zdroj vibracíDotčená součástKritický bod
VstřikováníUzavírací jednotka, vyhazovač, pohon válceVálcové topení, topení trysky, nástrojová patronaSvorka a vedení přípojky na připojovací hlavě
ExtruzeŠnek, pohon, trvalý provozVálcové topné pásy, přírubové topeníPřítlak svorek pásu po dlouhou životnost
Tlakové litíUzavírací pohyb, vyhazování, jádrové tahyNástrojové topné patrony, upínací topeníOdlehčení tahu vedení na pohyblivém nástroji
Vibrační dopravníkNevývažkový pohon, trvalé kmitáníTopení žlabu a zásobníkuTrvalé vibrace přímo na tělese a přípoji
Balení / FFSTakt, svařovací pohyb, třídicí tratěTopení svařovacích čelistí a desekÚnava kontaktu vysokým počtem taktů
Zkušební stav / automotiveZkušební vibrace, motor, agregátTopné patrony a snímače v sestavěPřerušení snímače a chyby měření vibracemi

Kontrolní seznam pro údržbu

Tyto body oddělují začínající poškození vibracemi od náhlého výpadku. Hodí se pro opakovanou vizuální kontrolu na kmitajících topných zónách.

Vizuální kontrola přípoje

  • Svorka zabarvená nebo zuhelnatělá?
  • Stopy po hoření nebo zápach na kontaktu?
  • Vedení křehké, prasklé nebo odírající se?
  • Odlehčení tahu ještě pevné?

Funkce a mechanika

  • Zkontrolován utahovací moment svorky?
  • Teplota zóny stabilní?
  • Těleso upevněno bez vůle?
  • Hodnota snímače věrohodná a klidná?

Upozornění: Tento kontrolní seznam je obecnou orientační pomůckou pro provozovatele strojů a seřizovače k včasnému rozpoznání možných příznaků poškození vibracemi. Protože nemůžeme ovlivnit ani určit podmínky použití našich výrobků, nelze poskytnout záruku za dobu životnosti a dosažení požadovaných výsledků. Z tohoto seznamu nevzniká žádný právní nárok; posouzení a kontrola v jednotlivém případě náleží provozovateli.
